概述 ：

CX-901F型測斜儀采用數字式傳感器作敏感元件的儀器，它應用于：深基坑開挖、地鐵地基、公路地基、擋土墻、壩體及山體滑坡等工程方面土體內部位移變化的監測, 它在工程的應用對及時掌握工程的質量以及保證工程的安全性發揮著積極的作用。

工作原理：

活動式測斜儀及其導輪是沿測斜導管的導槽沉降或提升。測斜探頭內加速度計傳感器可以敏感導管在每一深度處的傾斜角度。輸出一個電壓信號，在讀數儀的面板上顯示出來，測斜儀測出的電壓信號是以測斜導管導槽為方向基準，在某深度處，測斜儀上下導輪標準間距 L 上的傾斜角的正弦函數，該函數可換算成水平位移。

技術指標：

測量范圍 ±30°

分辨率 0.02mm/500mm

線 性 0.01%FS

重復性 0.02%FS

探頭精度 ±0.02mm/500mm

溫度范圍 -25℃～+65℃

耐水壓 2.0MP

抗震性 2000g

導輪間距 500mm

測頭尺寸 φ28×690mm

測頭重量 2.6Kg

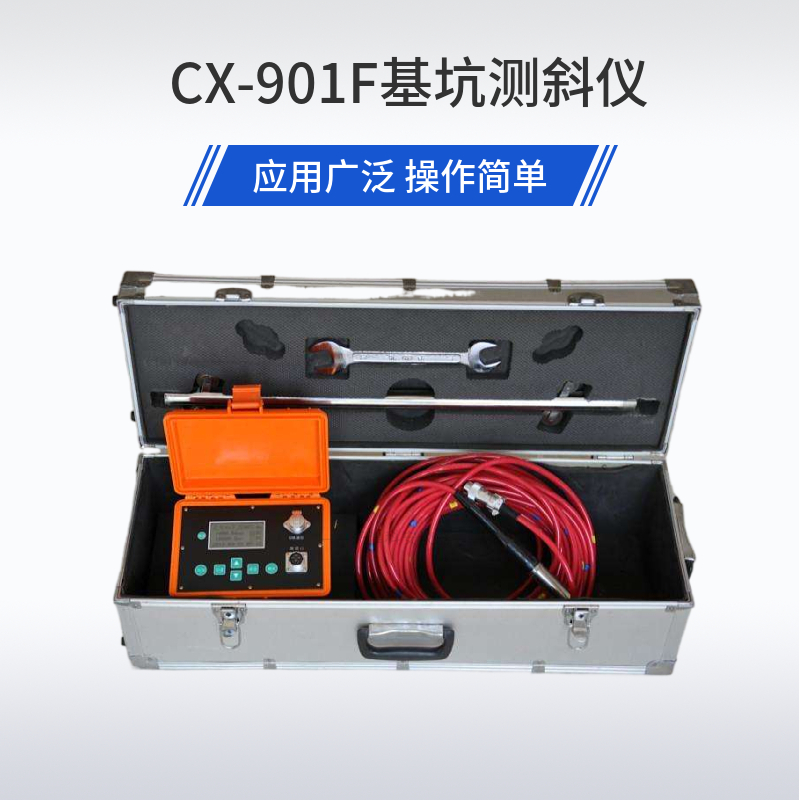

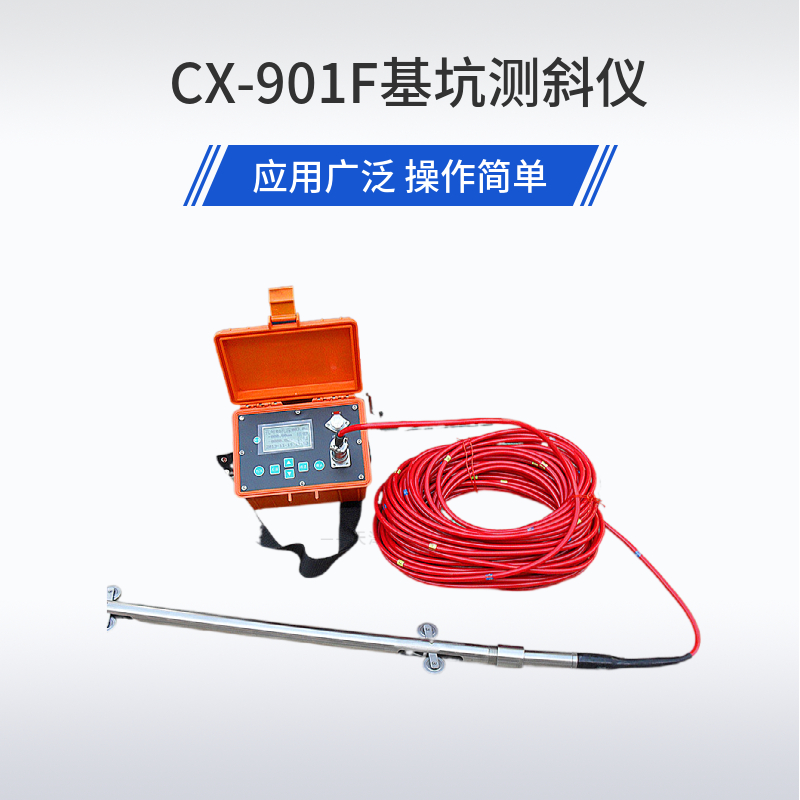

設備構成：

整套儀器由；讀數儀、電纜、活動探頭、數據通訊處理軟件等部分組成。

讀數儀 ：

讀數儀配有簡潔的漢字操作界面，儀器內置 24 位 A/D 模數轉換器、保證其儀器的測量精度和分辨率。通過操作無線遙控器把測量的數據進行自動保存，通過USB通訊口可將測量的數據上傳到電腦中，并保存為 Execl數據文件供進一步的分析處理，由軟件計算出位移工程值，并提供多種格式測量報表及位移曲線圖

測斜電纜 ：

電纜是把探頭和讀數儀連結起來，它除了向內部加速度計傳輸信號外，還是探頭測試點的刻度尺和測頭升降拉動的繩索。為了使電纜負重時消除電纜長度的變化，電纜采用了活動測斜電纜，電纜上每0.5m間距有一標識。

活動探頭：

探頭內部裝有數字式加速度計，測頭上下有兩組導輪，便于沿測斜導管的導槽升降滑動。
